常用消防設備

時間：2018-09-29 10:02:40 品牌：

一、J-EI6030輸入模塊性能特點

電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。

內含CPU和智能軟件，智能化程度高。

通過控制器設置可接收壓力開關、水流指示器、可燃氣體探測器、獨立式電氣火災監控探測器等無源常開/常閉監管報警信號及280C防火閥等聯動設備的動作信號,有“動作”指示燈可直觀指示巡檢與監管報警/動作狀態。

信號檢測部分加保護電路，-大限度地防止接線錯誤或線路間短路對模塊造成的損壞。對于提供無源常開報警信號的設備，在設備觸點接入負載電阻后，輸入模塊可檢測與配接設備間線路斷路故障，保證系統的穩定可靠。

接線方便，外形美觀，適用于DH86接線盒。

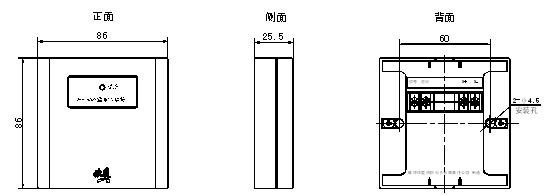

二、J-EI6030輸入模塊外形及安裝尺寸

三、J-EI6030輸入模塊主要技術指標

型號：J-EI6030

使用環境溫度：-10℃~ +50℃

使用環境濕度：＜95RH（不凝露）

總線工作電壓：24V脈動電壓

線制：兩總線（無極性）

監視電流：＜0.35mA

總線長度：≤2000m

報警電流：＜0.8mA

負載電阻：1/4W 47k （白色套管）

報警確認燈：紅色，巡檢閃亮，報警常亮

外殼防護等級：IP30

執行標準：GB16806-2006《消防聯動控制系統》

四、J-EI6030輸入模塊安裝與接線

安裝:固定在預埋的DH86型接線盒上，利用固定板上安裝孔用M4螺釘固定。也可利用安裝孔直接固定在安裝位置。接線完成后將固定板固定，再將外罩扣在固定板上，將螺釘隱藏。

底板上下有敲漏孔供垂直走線使用。輸入模塊一般安裝在配接外部設備附近。

接線:X1（S-、S+）接總線，X2（X2.1信號，X2.2返回）接外部設備無源常開信號。

注：

輸入模塊正常時，端子X2兩點間電壓為2.4V左右(X2.1為正，X2.2為負）。設備動作后X2.2對總線S-的電壓為1.4V左右。

不要將總線或DC24V電源等有源信號接入信號輸入端，否則易損壞模塊。

輸入模塊不能配接非編碼手報/消火栓按鈕，不宜配接非編碼火災探測器。

如不需要檢測與配接設備間線路的斷線故障或設備上無法接負載電阻，可將配套負載電阻直接接在X2.1與X2.2間（出廠配置）。

本產品不得與酮、醛、脂、氯代烴、冰醋酸、植物油等物品接觸，防止引起應力開裂。不適用于室外。
